столярный верстак

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Содержание

Назначение и конструкция типового столярного верстака

Столярный верстак

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Устройство верстака

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Конструкция верстака

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

  1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Самодельный верстак

    Самодельный столярный верстак мобильной конструкции


    Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

  2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса. столярный верстак

    Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

  3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями. Схема составного верстака

    Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж верстака

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столешница верстака

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

  • деревянный брус сечением не менее 100х100 мм — для опор;
  • брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
    Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
  • электрическая дрель с набором обычных и перьевых свёрл;
  • отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
  • столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
  • мебельные болты с гайками и саморезы;
  • дисковая пила;
  • столярный угольник;
  • длинное правило (не менее 2 м);
  • уровень строительный;
  • шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
  • столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

  1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании. Изготовление столешницы

    Качественное склеивание обеспечивает прижим деталей столешницы струбцинами


    Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

  2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания. Склеивание столешницы

    Во избежание повреждения заготовки под струбцины подкладывают опорные доски

  3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

    Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

  4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования. Изготовление столешницы

    Усиление боковых частей верстачного стола дополнительными фанерными полосами

  5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
  6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост. Сооружение столешницы

    Изготовление каркаса столярного верстака

  7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
  8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм. Изготовление верстака

    Сборка подверстачья

  9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм. Строительство верстака

    Монтаж столешницы на подверстачье

  10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом. Изготовление верстака

    Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

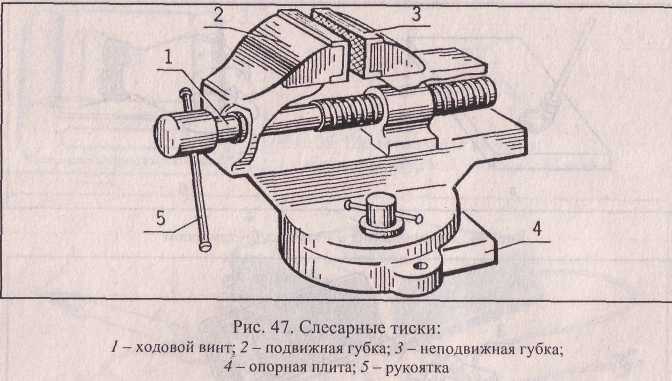

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Столярный верстак

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками



Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.
